Появление переднеприводных автомобилей стало настоящим вызовом для конструкторов прошлого века. Им предстояло решить задачу, которая казалась геометрически невыполнимой: передать мощь двигателя на колеса, которые одновременно выполняют роль рулевых и постоянно скачут вверх-вниз на неровностях. Классические карданные передачи, верой и правдой служившие на заднеприводных машинах, здесь оказались бессильны. Дело в том, что обычная крестовина кардана работает неравномерно: при большом угле изгиба ведомый вал вращается рывками — то ускоряясь, то замедляясь в рамках одного оборота. На рулевых колесах это вызывало бы чудовищные вибрации, разрушающие трансмиссию и вырывающие руль из рук водителя.

Спасением стало внедрение ШРУСа — Шарнира Равных Угловых Скоростей. Это устройство, которое, подобно суставу в человеческом теле, способно передавать крутящий момент плавно и линейно, независимо от того, под каким диким углом вывернуты колеса. В шоферском сленге деталь мгновенно окрестили «гранатой» за внешнее сходство с боеприпасом, но за этим прозвищем скрывается высокоточный и технологичный механизм.

Внутренний мир: битва технологий

Хотя принцип работы у всех шарниров общий, конструктивно они делятся на два враждующих лагеря, каждый из которых царит на своей территории приводного вала.

Первый тип — шариковый шарнир (типа Рцеппа или Бирфильда). Это классическая конструкция с шестью шариками, бегающими по изогнутым канавкам. Такая схема идеально переносит огромные углы поворота (до 45–50 градусов), поэтому она безальтернативно используется во наружных ШРУСах (тех, что вставляются в ступицу колеса). Именно они принимают на себя главные удары судьбы при парковке и резких разворотах.

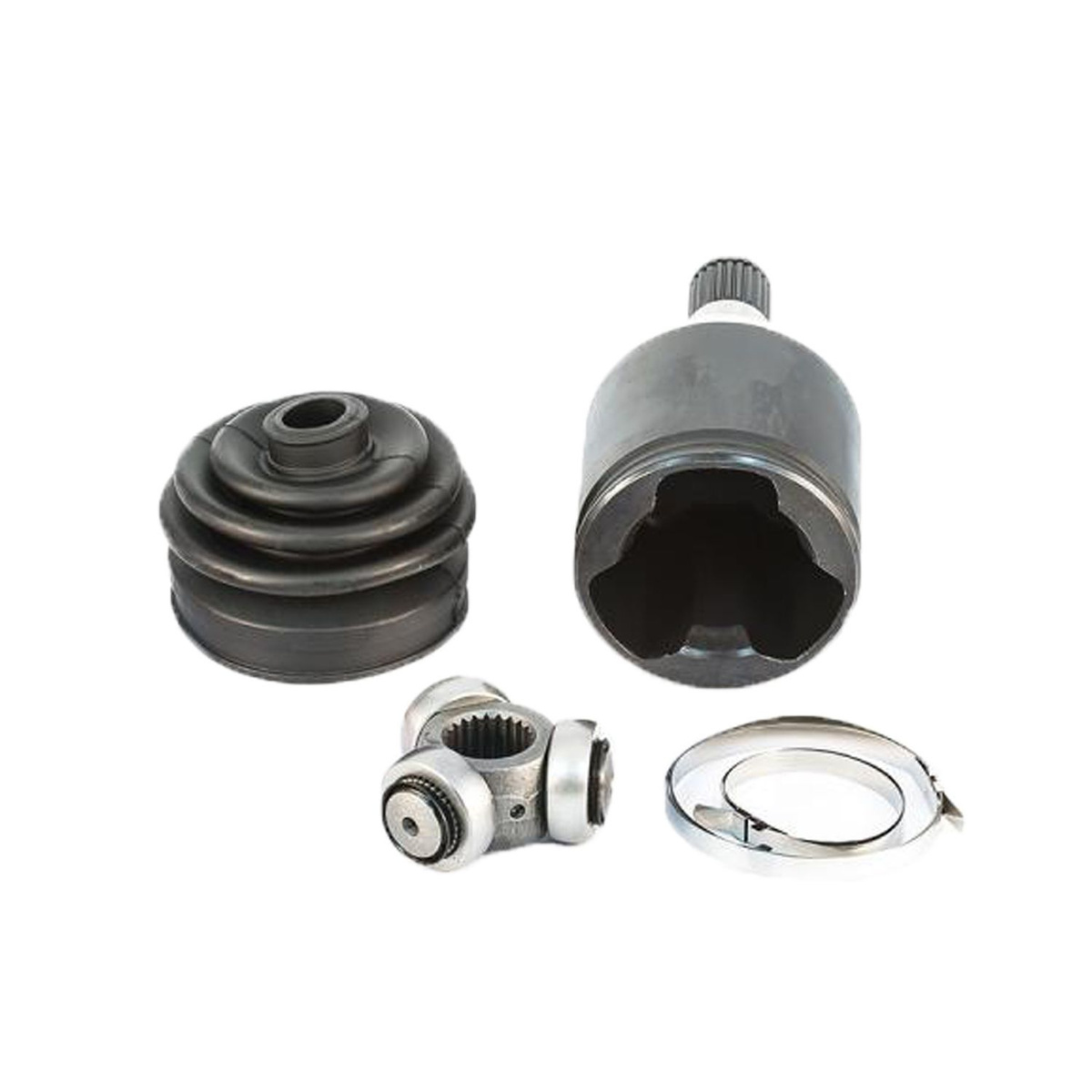

Второй тип — трипод (Tripod). Здесь вместо шариков используются три ролика на игольчатых подшипниках, насаженные на трехлучевую вилку. Эта конструкция боится больших углов изгиба, но зато она невероятно вынослива и позволяет валу двигаться продольно, компенсируя изменение длины полуоси при работе подвески. Поэтому триподы — это стандарт для внутренних ШРУСов (тех, что втыкаются в коробку передач). Понимание этой разницы критически важно при выборе смазочных материалов, о чем многие механики забывают.

Одна из самых фатальных ошибок при самостоятельном ремонте — набить во все «гранаты» одинаковую смазку из одной банки. Это прямой путь к повторной замене узла.

Для наружных шариковых ШРУСов используется смазка черного или темно-серого цвета с дисульфидом молибдена (MoS2). В этом узле преобладает трение скольжения с огромными контактными нагрузками. Молибден создает прочнейшую защитную пленку на металле, предотвращая задиры.

Для внутренних триподов молибденовая смазка — это яд. В триподах работают игольчатые подшипники (трение качения). Твердые частицы дисульфида молибдена для нежных иголок подшипника работают как мусор, блокируя их вращение и вызывая плоский износ ролика. Сюда закладывается специальная полимочевинная смазка (обычно светлого, кремового цвета), которая обладает высокой термостойкостью и текучестью, но не содержит твердых присадок.

Единственная защита высокоточной пары трения от агрессивной внешней среды — это пыльник. Эволюция не обошла стороной и эту деталь. Раньше пыльники делали из обычной резины. Она была мягкой, но быстро старела, трескалась на морозе и легко рвалась от веток или ледяной корки.

Современный стандарт — термопласт (или полиуретан). Такие пыльники на ощупь напоминают жесткий пластик, они глянцевые и твердые. Их ресурс в разы выше резиновых аналогов: они не боятся реагентов и случайных механических воздействий. Однако у них есть нюанс: для их обжима требуются специальные жесткие хомуты и профессиональные клещи. Попытка затянуть термопластовый пыльник обычным винтовым хомутом «под отвертку» приведет к тому, что жесткий материал соберется складкой, через которую внутрь попадет вода, а сам винт хомута создаст дисбаланс на валу.

ШРУС умирает громко, предупреждая владельца заранее. Звук — это следствие выработки металла. Когда в канавках корпуса появляются ямки (выщерблины), шарик, прокатываясь по ним под нагрузкой, издает характерный удар. Серия таких ударов сливается в хруст.

• Классический хруст при повороте: Это 100% диагноз для наружного шарнира. Если хрустит при повороте направо — обычно виноват левый ШРУС (так как нагрузка ложится на внешнее колесо в вираже), и наоборот.
• Вибрация на скорости: Если машину трясет при разгоне (обычно в диапазоне 60–90 км/ч), но тряска пропадает, как только вы отпускаете педаль газа — это почти гарантированная смерть внутреннего ШРУСа (трипода). Выработка в стакане трипода не дает валу центрироваться под нагрузкой.
• Щелчки при трогании: Одиночный металлический «клик» при начале движения вперед или назад может говорить о люфте в шлицевом соединении или начале разрушения сепаратора.

Многие водители ездят с хрустящими «гранатами» месяцами, полагая, что «хороший стук наружу выйдет». В случае со ШРУСом выход может быть драматичным.

Существует два сценария полного разрушения узла на ходу.
Оптимистичный: сепаратор рассыпается, шарики выпадают, и вал просто проворачивается внутри корпуса. Машина останавливается, двигатель ревет, но крутящий момент на колеса не идет. Автомобиль обездвижен, требуется эвакуатор.
Пессимистичный: разрушенный механизм заклинивает колесо на скорости. Это мгновенно выкидывает автомобиль с трассы. Еще один вариант — обрыв вала, который, продолжая вращаться по инерции, как цеп, разбивает картер коробки передач или блок двигателя.

В интернете можно встретить советы о промывке ШРУСа бензином или «переворачивании» обоймы для продления жизни. Это технические иллюзии. Геометрия износа канавок необратима. Промывка лишь на короткое время уберет абразив, но увеличенные зазоры продолжат разбивать закаленный слой металла с удвоенной скоростью. Единственный адекватный ремонт — это замена узла целиком, причем желательно не экономить на качестве пыльника, так как именно он является залогом долголетия новой детали.
